Diverses zur Hardware-Entwicklung von KONNEKTING, aber auch grundlegende HW-Entwicklungsthemen
… beziehungsweise, sind es schon. Ich sitze aktuell wieder vermehrt an der Implementierung meiner Roto Dachflächenfenster-Aktor-Firmware.
Aktuell ist es ein ständiges hin- und her zwischen Geräte-Definition (.kdevice.xml) und Implementierung. Kaum habe ich einen Parameter oder ein KO berücksichtigt und gehe zum nächsten, fällt auf dass etwas fehlt, unklar ist oder so nicht funktioniert.
DFF8.1 …. Das wird der Name für den ersten DachFlächenFenster Aktor mit 8 Kanälen sein.
Das Wetter wird zunehmend besser, und die Natursteinmauer im Garten schreit danach fertiggestellt zu werden… Das wird den ganzen Frühsommer+Sommer verschlingen. Aber ich werde schauen, dass ich so viel zeit wie möglich für den Aktor aufbringen kann.
Aktuell bin ich dabei die „Produktdatenbank“ zu erstellen. Dank einer recht guten tabellarischen Vorplanung geht das trotz dem Umfangs gut von der Hand. Nach aktuellem Stand der Dinge wird der Aktor 107 Parameter, 151 Kommunikationsobjekte und etwa 168 Abhängigkeiten zwischeneinander haben (diese Abhängigkeiten bekommt der Benutzer nur indirekt mit. Die Regeln die Sichtbarkeit von Parametern und KOs in abhängigkeit von der Parametrisierugn durch den Benutzer).

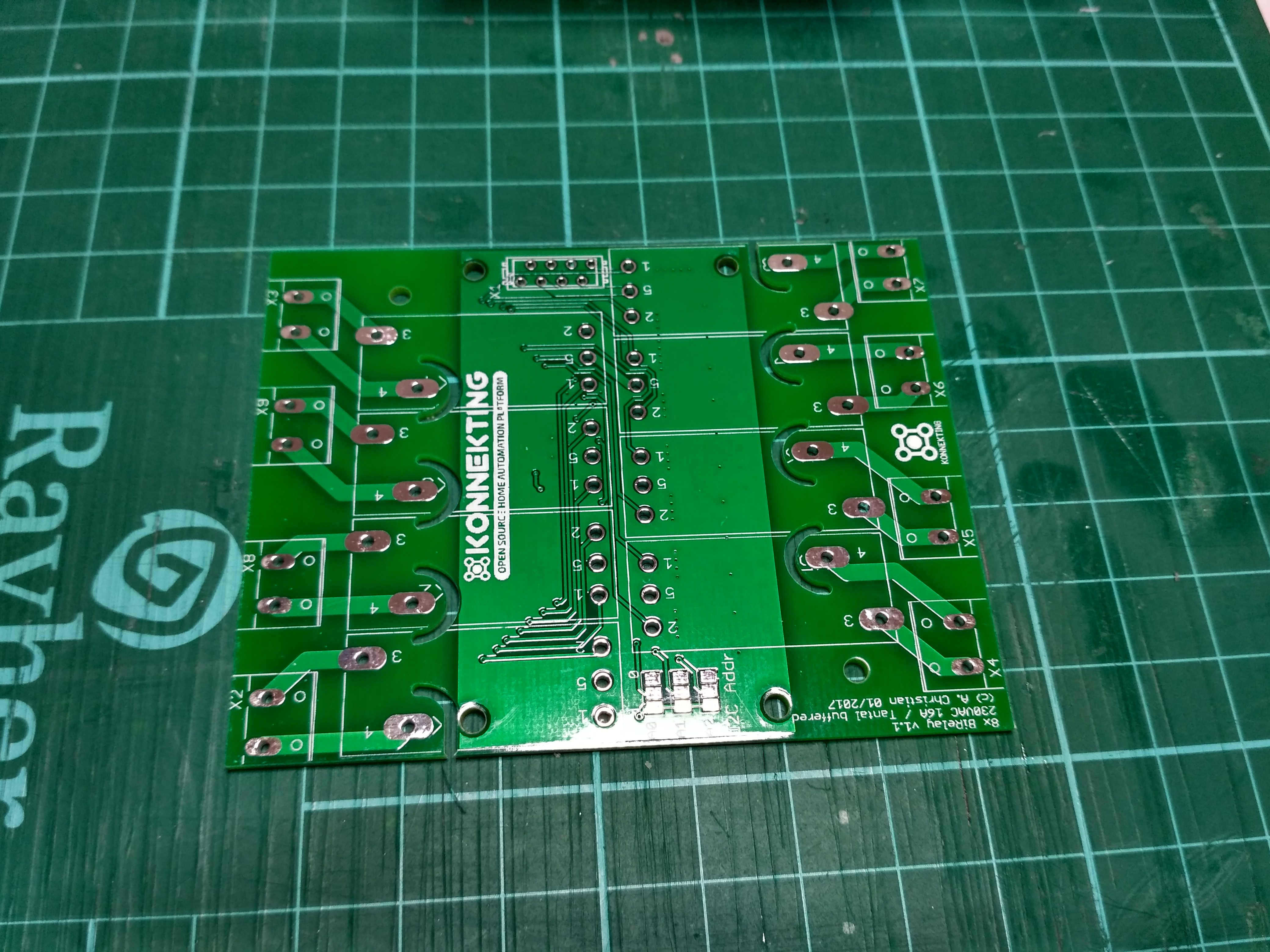

Endlich. Ein Luftpolster-Umschlag im Briefkasten. Die ersehnten Platinen sind da:

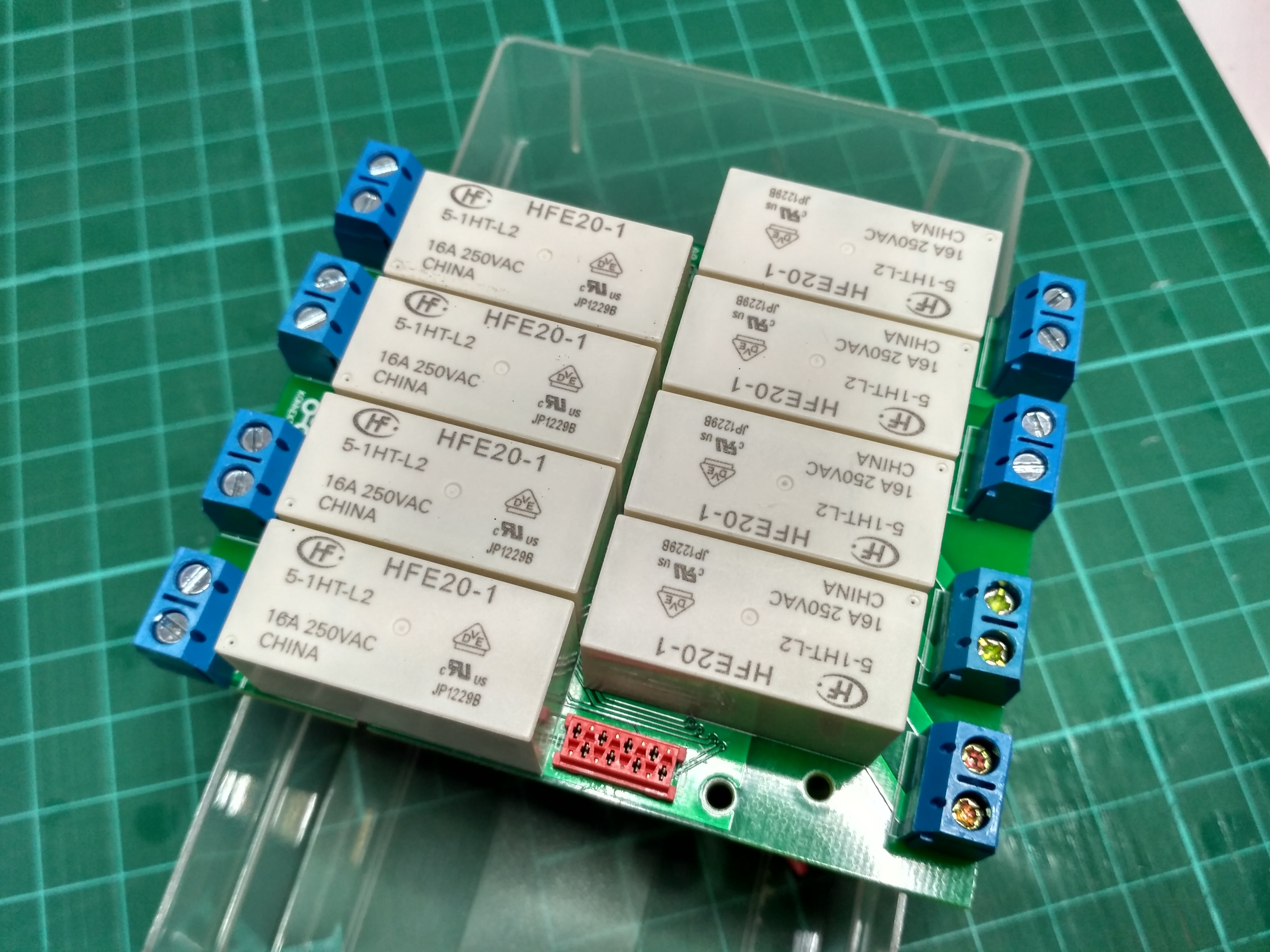

Fast kein unterschied zur vorherigen Version. Das Layout auf der 230V Seite der Relais hat sich aber ein wenig geändert. Und bestückt sieht das schon super aus:
Die Schraubklemmen sind noch nicht die finalen. Hab nur mal welche exemplarisch drauf gesteckt, damit man sieht wie es final aussehen wird.
Jetzt geht’s ans testen…
Am vergangenen Freitag lagen endlich die Relais-Platinen im Briefkasten. Also gleich flink ausgepackt und kontrolliert. Schaut gut aus:

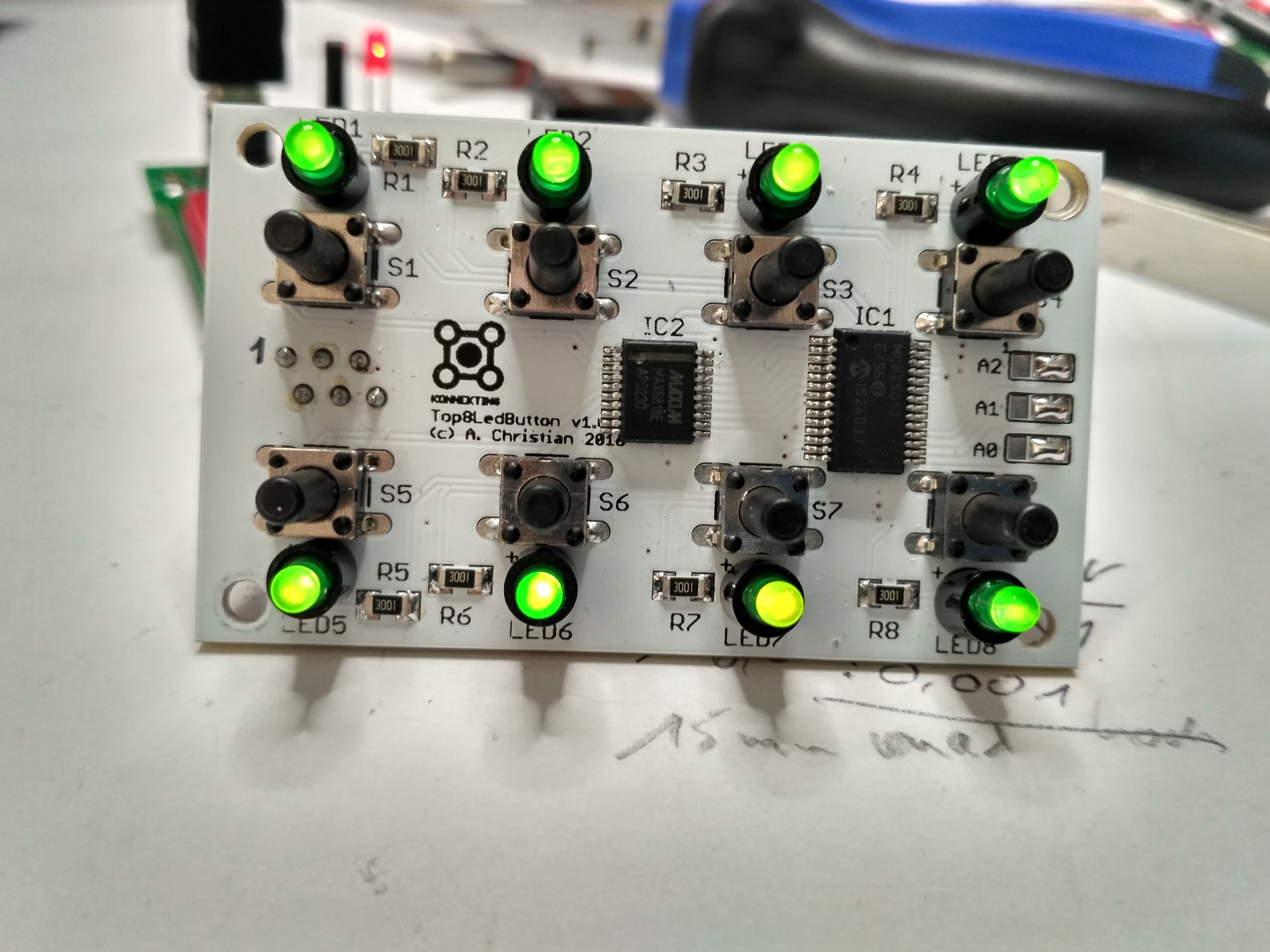

Der KONNEKTING M0dularis+ Controller ist nun weiter aufgebaut und getestet. Die TOP-Platine mit 8 LEDs und 8 Tasten ist ebenfalls aufgebaut und zusammen mit dem Controller getestet worden. Beides funktioniert bis jetzt fehlerfrei und zufriedenstellend.
„Prototyp-Inbetriebnahme sowie weitere Platinenbestellung“ weiterlesen

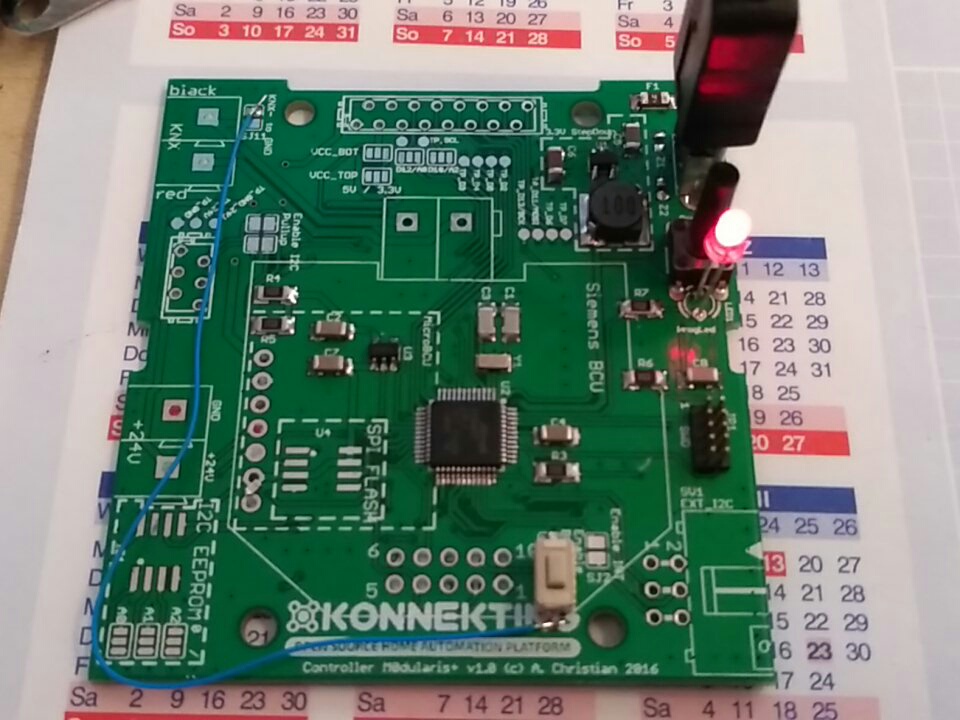

Nachdem nun alle wichtigen Bauteile aus Fernost eingetroffen sind, hatte ich etwas Zeit die erste Platine zu bestücken:
„Erste Lebenszeichen vom „modularen Controller““ weiterlesen
Um das Entwicklungskostenrisiko zu senken, bestellen wir vielerlei Teile aus Fernost (z.B. über AliExpress oder banggood). Der Sparfaktor schwankt hier extrem. Von „gar nix“ gespart ggü. den bekannten Distributoren geht das hin bis zu Faktor 4-5 gespart. Gerade wenn um um eher teure ICs und Bauteile geht, kann man hier so einiges sparen.
Doch so schön das Spar-Erlebnis auch ist: Es birgt seine Risiken. Bei manchen Angeboten muss man irgendwie hellhörig werden. Und bei manch anderen wo man denkt „das kann nicht echt sein, so günstig wie das ist“, wird man immer wieder eines besseren belehrt. „Achtung bei Teilen aus Fernost“ weiterlesen
Diese Woche kamen die Platinen endlich vom Fertiger. Leider fehlt noch ein Bauteil für den Aufbau. Aber ich habe das ganze schon mal provisorisch zusammengesteckt um ein „Vorab“ Bild zu machen:

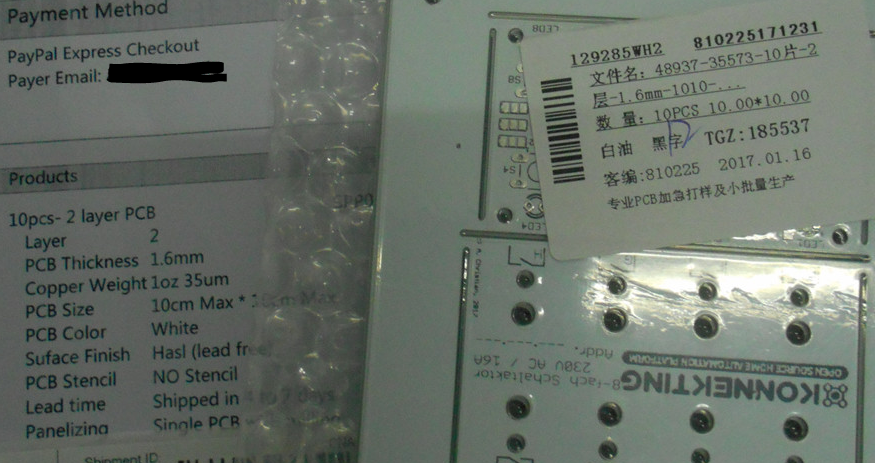

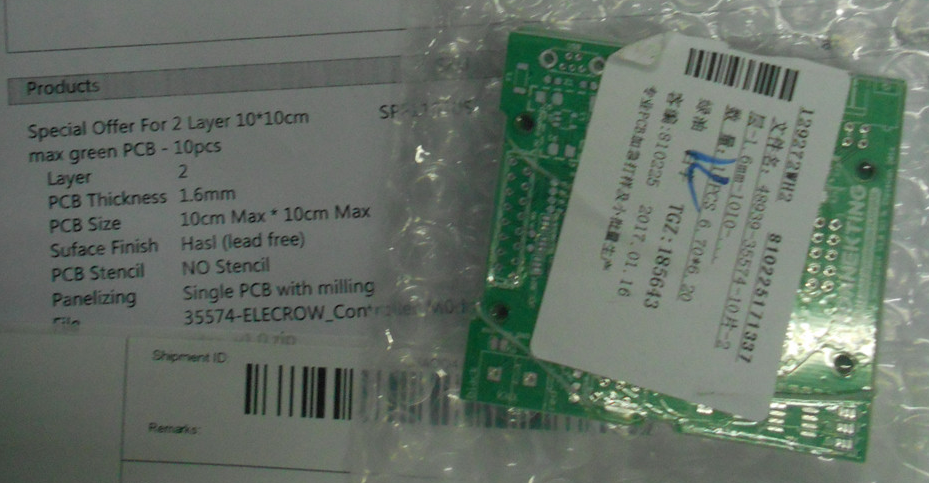

Das Projekt steht nicht still. In diesem Moment sind zwei, bzw. drei Platinentypen vom Fertiger in China zu mir unterwegs. Darin enthalten:

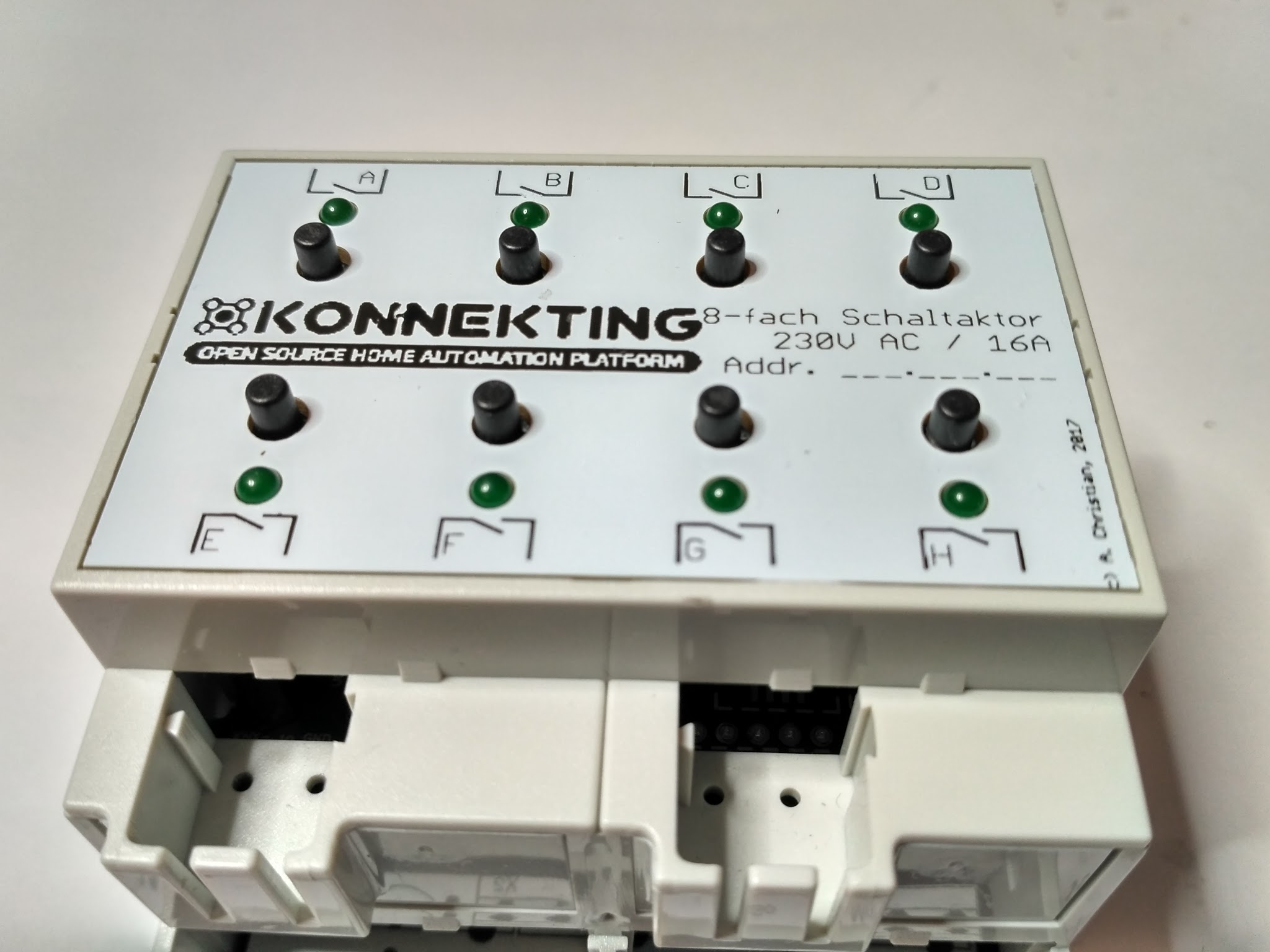

Die Prototypen für den M0dularis+ Controller und eine Top-Platine, sowie eine Abdeckung/Blende für das Gehäuse, passend zur Top-Platine:
Parallel warte ich noch auf die Lieferung der vielen Einzelteile.
Wie schon in einem meiner letzten Artikel erwähnt, bin ich dabei einen DIY Reflow-Ofen zu bauen. Die Platinen liegen schon eine Weile hier, und meine ist mittlerweile bereits bestückt, programmiert und eingebaut:
